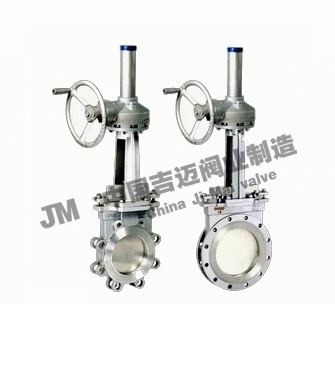

上海吉邁閥門制造有限公司主要生產≦PZ543傘齒輪刀閘閥≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

PZ543傘齒輪刀閘閥適宜在含粉塵或焦油的煤氣管線中使用。采礦、鋼鐵工業用于煤漿、濾碴漿等。 凈化裝置用于廢水、泥漿、污物及帶有懸浮物的澄清水。 造紙工業用于任何濃度紙漿、料水混合物。 制糖工業用于甜菜洗滌、糖漿、榨汁、果汁等。 食品工業用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。 電站除灰用于灰渣漿。

 PZ543傘齒輪刀閘閥的具體參數

1.公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb　

2.公稱通徑：DN50～500mm　NPS　2'～20'

3.適用溫度：-38～＋200℃（具體溫度范圍視密封副材質和介質性質而定）　

4.連接法蘭：ANSI　B16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS　

5.主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M　

6.密封型式：硬密封、軟密封　

7.泄漏量：硬密封：D級（液體0.1×DN　mm3／s）軟密封：A級　（零泄漏）　

8.配套附件：安裝法蘭

PZ543傘齒輪刀閘閥主要外形及連接尺寸 （mm）

公稱壓力	DN	L	D1	D2	H	Z-M
0.6 MPa	50	18	90	110	300	4-M12
	65	1R	11n	130	310	4-M12
	80	51	125	150	330	4-M16
	100	51	115	170	380	4-M16
	125	0f	175	200	110	8-M16
	150	0f	200	225	500	8-M16
	200	70	255	280	580	8-M16
	250	70	310	335	670	12-M16
	300	76	362	395	820	12-M20
	350	76	112	115	900	12-M20
	100	89	162	195	1020	16-M20
	150	89	518	550	1150	16-M20
	500	111	568	600	1250	16-M20
	600	111	670	705	1500	20-M22
	700	127	775	81O	1750	24-M22
	800	127	880	920	2000	24-M27
	900	154	980	1020	2300	24-M27
	1000	165	1080	1120	2500	28-M27
	1200	190	1295	1310	2800	32-M30
1.0 MPa	50	18	100	125	300	1-M16
	65	18	120	115	310	1-M16
	80	51	135	160	330	1-M16
	100	51	155	180	380	8-M16
	125	57	185	210	110	8-M16
	150	57	210	210	500	8-M20
	200	70	265	295	580	8-M20
	250	70	320	350	670	12-M20
	300	76	368	100	820	12-M20
	350	76	128	160	900	16-M20
	100	89	182	515	1020	16-M22
	150	89	532	565	1150	20-M22
	500	111	585	620	1250	20-M22
	600	111	685	725	1500	20-M22
	700	127	800	810	1750	21-M22
	800	127	898	950	2000	21-M30
	900	154	1005	1050	2300	28-M30
	1000	165	1115	1160	2500	28-M30
	1200	190	1325	1380	2800	32-M36
