生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
【產品概述】

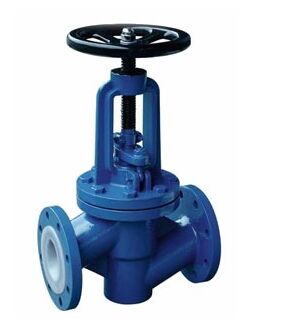

J41F46襯氟法蘭截止閥是指關閉件(閥瓣)由閥桿帶動并沿閥痤中心軸線做升降運動的閥門，在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì)，但不能做節流用。
【基本結構】
1、氟塑料襯里J41F46型直通式襯氟截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通徑1/4)等優點，被廣泛應用在石油、化工等管路系統做截?cái)嘟橘|(zhì)用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由管路壓力波動造成內件沖出閥體的可能有性，結構緊湊，使用安全。
【閥門型號】
【性能參數】
公稱通徑：DN15～350mm；
公稱壓力：PN1.0～2.5Mpa；
連接形式：法蘭連接；
驅動裝置：手動，蝸輪傳動，電動，氣動；
適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等任意具有強腐蝕性的介質；
設計標準：遵循GB/T12233，GB/T12235，ANSIB16.34；
結構長度標準：遵循GB/T1221，HG/T 3704，ASME B16.10；
壓力試驗標準：遵循GB/T13927，API598；
【外形尺寸】
|
DN
|
NPS
|
L
|
L1
|
L2
|
D
|
D1
|
D2
|
f
|
b
|
z-Фd
|
|
15
|
1/2
|
130
|
130
|
90
|
95
|
65
|
45
|
3
|
16
|
4-Ф14
|
|
20
|
3/4
|
150
|
150
|
95
|
105
|
75
|
55
|
3
|
18
|
4-Ф14
|
|
25
|
1
|
160
|
160
|
100
|
115
|
85
|
65
|
3
|
18
|
4-Ф14
|
|
32
|
1 1/4
|
180
|
180
|
105
|
140
|
100
|
75
|
3
|
18
|
4-Ф18
|
|
40
|
1 1/2
|
200
|
200
|
115
|
150
|
110
|
85
|
3
|
18
|
4-Ф18
|
|
50
|
2
|
230
|
230
|
125
|
165
|
125
|
100
|
3
|
18
|
4-Ф18
|
|
65
|
2 1/2
|
290
|
290
|
145
|
185
|
145
|
120
|
3
|
18
|
8-Ф18
|
|
80
|
3
|
310
|
310
|
155
|
200
|
160
|
135
|
3
|
20
|
8-Ф18
|
|
100
|
4
|
350
|
350
|
175
|
220
|
180
|
155
|
3
|
20
|
8-Ф18
|
|
125
|
5
|
400
|
400
|
200
|
250
|
210
|
185
|
4
|
22
|
8-Ф18
|
|
150
|
6
|
480
|
480
|
225
|
285
|
240
|
210
|
4
|
22
|
8-Ф22
|
|
200
|
8
|
600
|
600
|
275
|
340
|
295
|
265
|
4
|
24
|
8-Ф22
|
|
250
|
10
|
622
|
622
|
325
|
395
|
350
|
320
|
4
|
26
|
12-Ф22
|
注釋：以上外形尺寸公稱壓力為PN1.0MPa，且尺寸按照HG/T20592-2009標準。

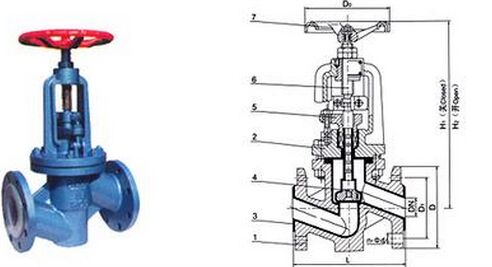

J41F46襯氟法蘭截止閥結構圖紙：
