產品型號：J23W
產品口徑：DN6-DN25
產品壓力：1.6mpa~32.0mpa
連接方式：螺紋
閥體材質：不銹鋼304.316
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦J23W外螺紋針型閥≧也是國內針型閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

J23W外螺紋針型閥產品概述
外螺紋針型閥產品型號：J23W 公稱通徑：DN6-DN25 材質：碳鋼、不銹鋼壓力：PN2.5-PN4.0 適用介質：液化石油氣、酸、水、蒸汽、油品等.

J23W外螺紋針型閥主要零件材料

零件名稱 Part name	閥桿，閥蓋 Stem，Bonnet	閥桿，閥瓣 Stem，disc	填料 Packing
J21 /3W-16P	鉻鎳不銹鋼 Cr. Ni Stainless steel	鉻鎳不銹鋼 Cr. Ni Stainless steel	聚四氟乙稀，柔性石墨 PTFE，Soft graphite
J21 /3W-160、J2W1 3-40	優質碳鋼 High grade carbon steel	鉻不銹鋼 Cr. Stainless steel	聚四氟乙稀，柔性石墨 PTFE，Soft graphite

J23W外螺紋針型閥主要性能規范

型號 Type	公稱壓力PN Mpa	試驗壓力PS(Mpa)_Test pressure			工作壓力(Mpa) Working pressure	工作溫度(OC) Working temps.	適用介質Applicable medium
型號 Type	公稱壓力PN Mpa	殼體 Shell	密封(液)Seal	密封(氣)Seal	工作壓力(Mpa) Working pressure	工作溫度(OC) Working temps.	適用介質Applicable medium
J23W-16	1.6	2.4	1.76	0.6	1.6	P≤540OC	液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J23W-40P	4.0	6.0	4.4	0.6	4.0	P≤540OC
J23W-160	16.0	24.0	17.6	0.6	16.0	C≤425 OC
J23W-320P	32.0	48.0	35.2	0.6	32.0
J23W-420P	42.0	63.0	46.2	0.6	42.0

J23W外螺紋針型閥主要外形及連接尺寸

公稱直徑DN（mm）	尺寸 Dimension							重量Weight
公稱直徑DN（mm）	Do	D1	D2	L	H1	H2	M	重量Weight
6	65	14	6	140	96	106	20×1.5	0.9
10	80	18	10	160	115	125	24×1.5	1.18
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	220	156	166	30×2	3.5
25	140	33	22	230	169	180	39×2	4.3

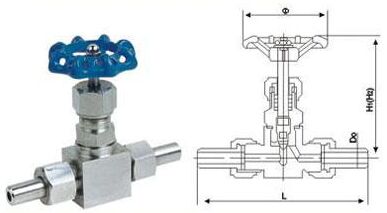

J23W外螺紋針型閥結構圖紙;

J23W外螺紋針型閥結構圖紙
