產品型號：X43W
產品口徑：DN15-DN300
產品壓力：1.0mpa-1.6mpa
連接方式：法蘭
閥體材質：全銅
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦X43W-1.0T二通全銅旋塞閥≧也是國內旋塞閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述;

X43W二通全銅法蘭旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中用于帶懸浮顆粒的介質。

產品介紹：
X43W二通全銅法蘭旋塞閥直通式結構，殼體采用全銅鑄造，閥芯塞子均為銅材質，用于介質溫度小于100℃的水、蒸汽、油品等介質管道上主要作切斷。

工作原理：
X43W二通全銅法蘭旋塞閥是柱塞形的旋轉閥，啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，起到切斷和接通介質以及分流介質的作用，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。

產品特點：
1、不受安裝方向的限制，介質的流向可任意。
2、適用于經常操作，啟閉迅速、輕便、流體阻力小。
3、結構簡單，相對體積小，重量輕，便于維修、密封性能好。
4、閥體、閥芯材料可根據使用情況隨意更換，結構簡單，密封性能好，使用廣泛。

【主要性能規范】：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X43W-1.0T	1.0	1.5	1.1	水、蒸汽、油品	≤100

【零部件材料】：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X43W-1.0T	1.0	1.5	1.1	水、蒸汽、油品	≤100

【產品尺寸】：

型號	公稱通徑 DN（mm）	尺寸（mm）
型號	公稱通徑 DN（mm）	L	D	D1	D2	f	b	z-φd	□s	h	H
X43W-1.0T	15	80	95	65	45	2	14	4-φ14	14	26	99
	20	90	105	75	55	2	16	4-φ14	14	34	124
	25	110	115	85	65	2	16	4-φ14	17	38	133
	32	115	135	100	78	2	18	4-φ18	18	45	152
	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	4	30	12-φ23	100	263	760

X43W-1.0T二通全銅旋塞閥圖紙：
二通保溫旋塞閥BX43W結構圖紙

上一個產品：X13T二通內螺紋銅芯旋塞閥

下一個產品：X43T-1.0二通銅芯旋塞閥

狼群社区视频www中文_网站一区二区三区_色婷婷久久综合中文久久一本_19禁无遮挡啪啪无码网站性色_91观看在线_小黄网站在线观看

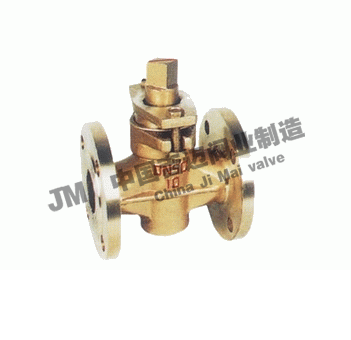

X43W-1.0T二通全銅旋塞閥
