產品型號：CS41H
產品口徑：DN15-DN50
產品壓力：1.6mpa~6.4mpa
連接方式：法蘭
閥體材質：鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦CS41H自由浮球式疏水閥≧也是國內疏水閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：

自由浮球式蒸汽疏水閥是目前國內最先進的蒸汽疏水閥之一，產品技術質量和制造工藝達到國際上同類產品的水平。由于浮球精度高，能確保疏水閥的密封性能，整個球面都可為密封面，使用壽命很長。

自由浮球式蒸汽疏水閥的獨特優點：是選用內置排空氣閥，非常靈敏，工作質量高，能延長自由浮球式蒸汽疏水閥的整體使用壽命。自由浮球式疏水閥的最大優點是不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，最小過冷度為 0℃ ，能使加熱設備達到最佳工作效率；它的最低工作壓力 0.01Mpa ，最大背壓率 ≤85% 。自由浮球式蒸汽疏水閥是石油、化工、印染、制藥、造紙、食品等工業加熱設備最理想的疏水閥。

自由浮球式蒸汽疏水閥規格及技術參數：

公稱通徑（ DN ）： 15-150 ；公稱壓力（ PN ）： 1.6-4.0Mpa ；

最高工作壓力 (PMO) ： 0.2-1.6 Mpa ；最高工作溫度 (TMO) ： 350 ℃；

工作介質：蒸汽凝結水；無負荷漏氣率小于 3% ；過冷度 0.5%

自由浮球式蒸汽疏水閥最高工作壓力

自由浮球式蒸汽疏水閥工作原理：

自由浮球式蒸汽疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，手動排空氣閥能迅速排除不凝結氣體，疏水閥開始進入工作狀態，低溫冷凝水流進疏水閥，凝結水的液位上升，浮球上升，開啟閥門。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，自動排空氣閥已經關閉；裝置進入正常運行狀況，凝結水減少，液位下降，浮球隨液位升降調節閥孔流量；當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。自由浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏。

自由浮球式蒸汽疏水閥排水量表

型號	通徑 (mm)	最高工作壓力	不同壓差 (△P)下的排水量（Kg/h)
型號	通徑 (mm)	最高工作壓力	0.5	0.2	0.4	0.6	0.8	1.0	1.2	1.6	2.0	2.5	3.0	3.5	4.0
CS11H-16C CS41H-16	15 20 25	0.4	310	500	620
		0.8	260	390	500	550	580
		1.2	300	340	370	400	430	460	490
		1.6	260	290	320	350	380	410	440	470
CS11H-16C CS41H-16C CS41H-25 CS41H-40	15 20 25	0.4	490	750	980
		0.8	430	650	760	820	890
		1.2	400	510	570	620	700	760	820
		1.6		390	450	510	570	620	700	760
		2.5				280	340	380	440	500	560	620
		4.0							290	330	380	430	480	520	560
CS41H-16 CS41H-16C CS41H-25 CS41H-40	25 32 40 50	0.4	1850	2500	2980
		0.8	1250	1900	2100	2450	2750
		1.2	900	1450	1650	1900	2100	2250	2400
		1.6		1200	1560	1450	1450	1650	1750	2100
		2.5				700	850	950	1050	1200	1350	1650
		4.0						700	750	800	860	920	980	1050	1150
CS41H-16 CS41H-16C CS41H-25 CS41H-40	40 50	0.4	2800	4250	5800
		0.8	1800	2980	3650	4250	4750
		1.2		2500	3000	3450	3900	4100	4500
		1.6		2150	2650	3000	3300	3600	3950	4100
		2.5					2100	2650	3000	3300	3650	3900
		4.0						1000	1350	1650	1950	2250	2500	2750	3000
CS41H-16 CS41H-16C CS41H-25 CS41H-40	50 65 80 100 150	0.4	5000	8500	11500
		0.8	4200	6200	7800	8900	9500
		1.2	2200	3600	4700	5500	6200	6800	7600
		1.6		3600	4400	5000	5400	5900	6100	6800
		2.5				3200	3600	3900	4200	4700	5100	5400
		4.0						2850	3000	3250	3700	3950	4050	4400	5000

上一個產品：CS41H自由浮球式(立式)疏水閥

下一個產品：CS44H液體膨脹式蒸汽疏水閥

狼群社区视频www中文_网站一区二区三区_色婷婷久久综合中文久久一本_19禁无遮挡啪啪无码网站性色_91观看在线_小黄网站在线观看

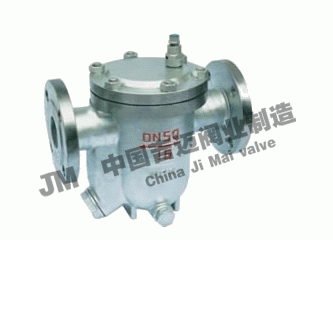

CS41H自由浮球式疏水閥
